MS-800 HD

Descontinuado!

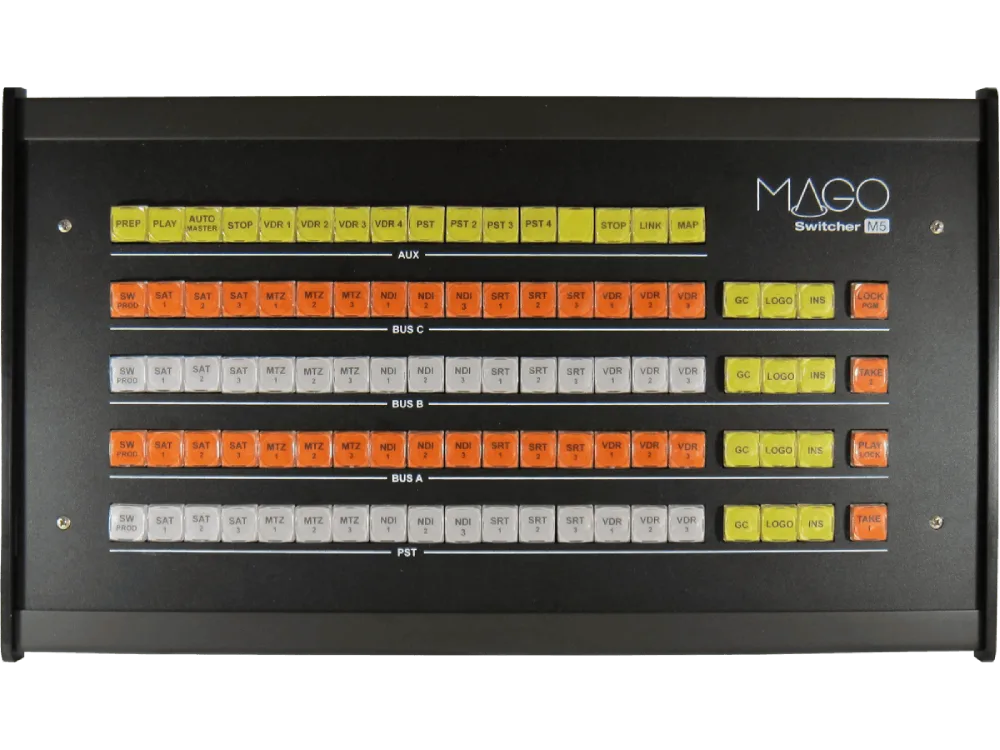

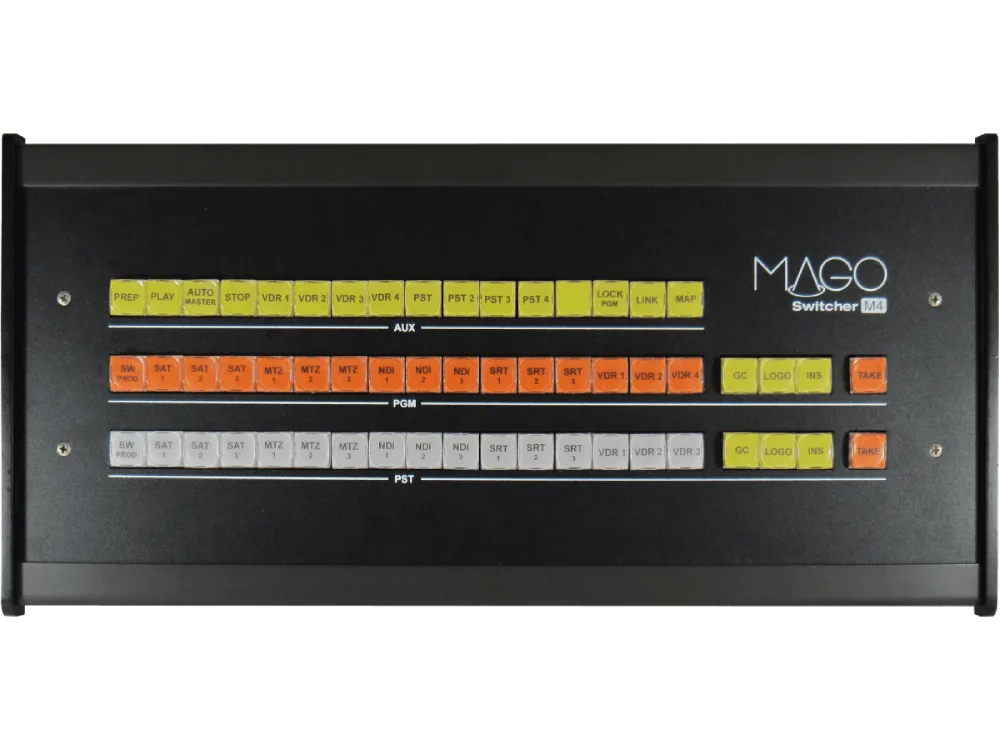

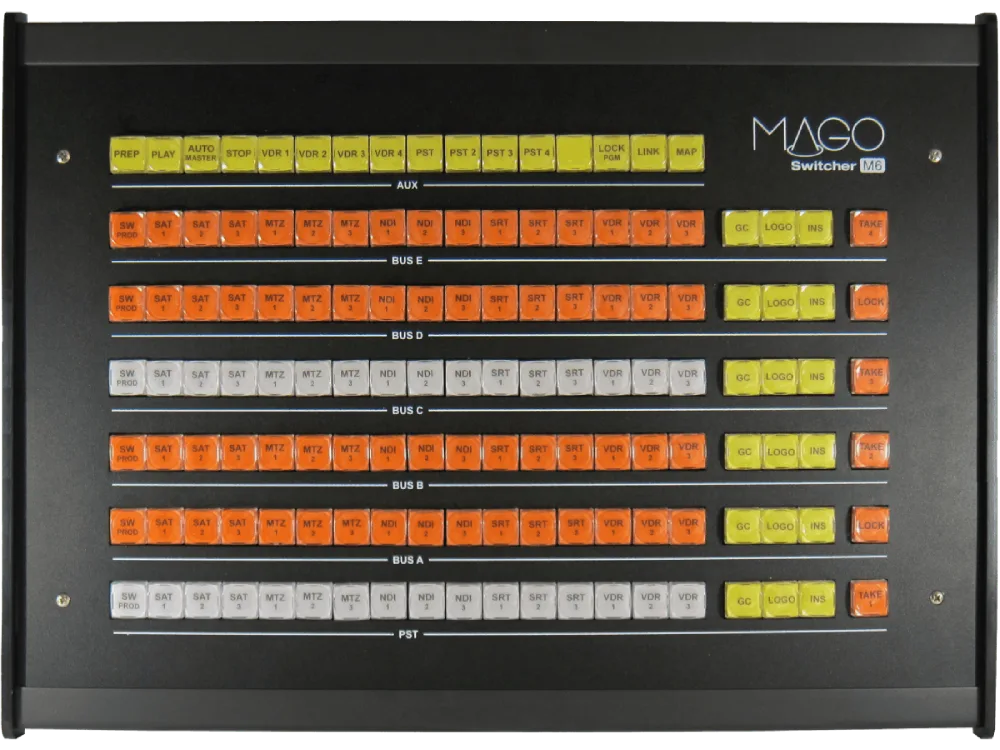

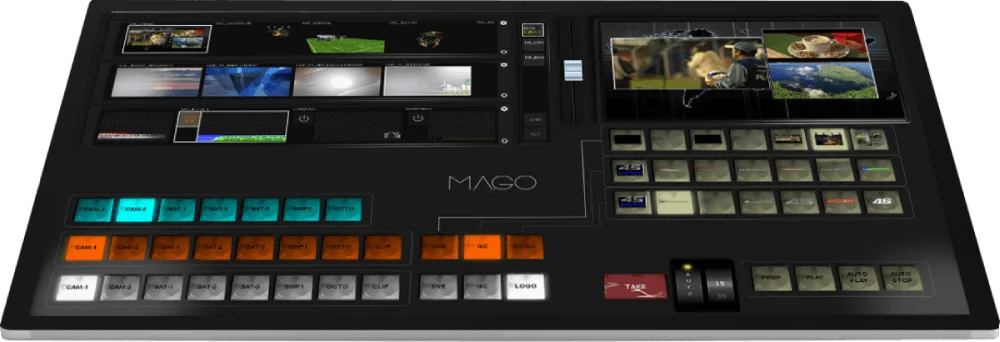

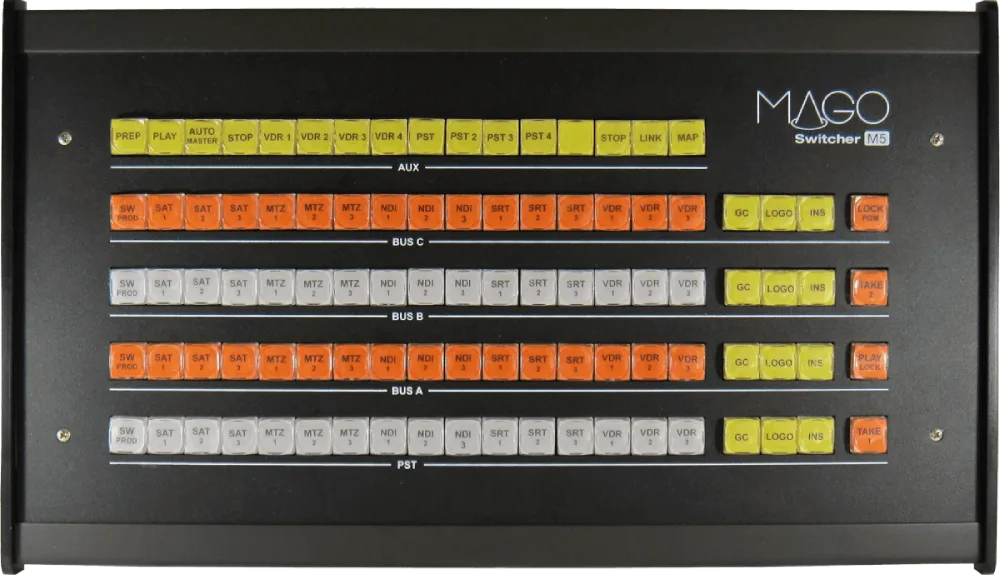

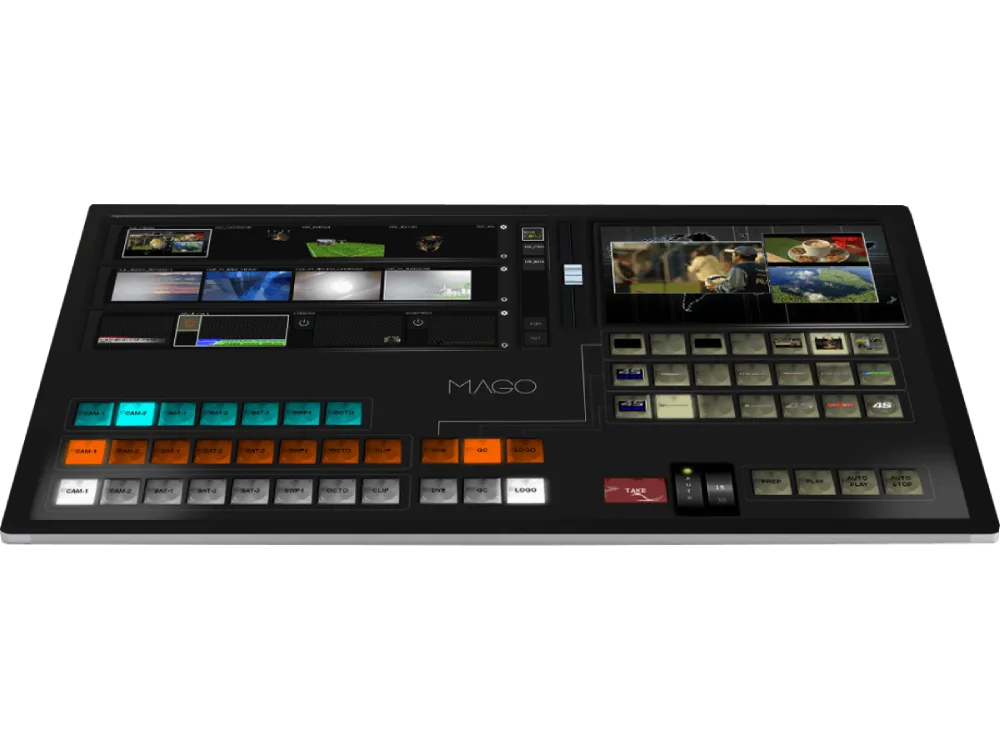

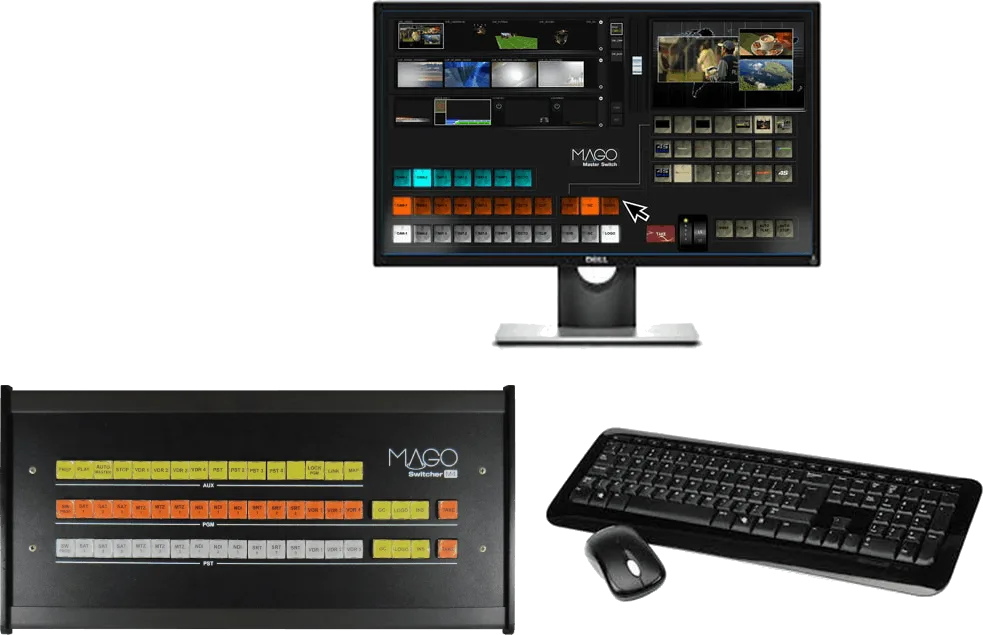

Substituido por MAGO Switch Master

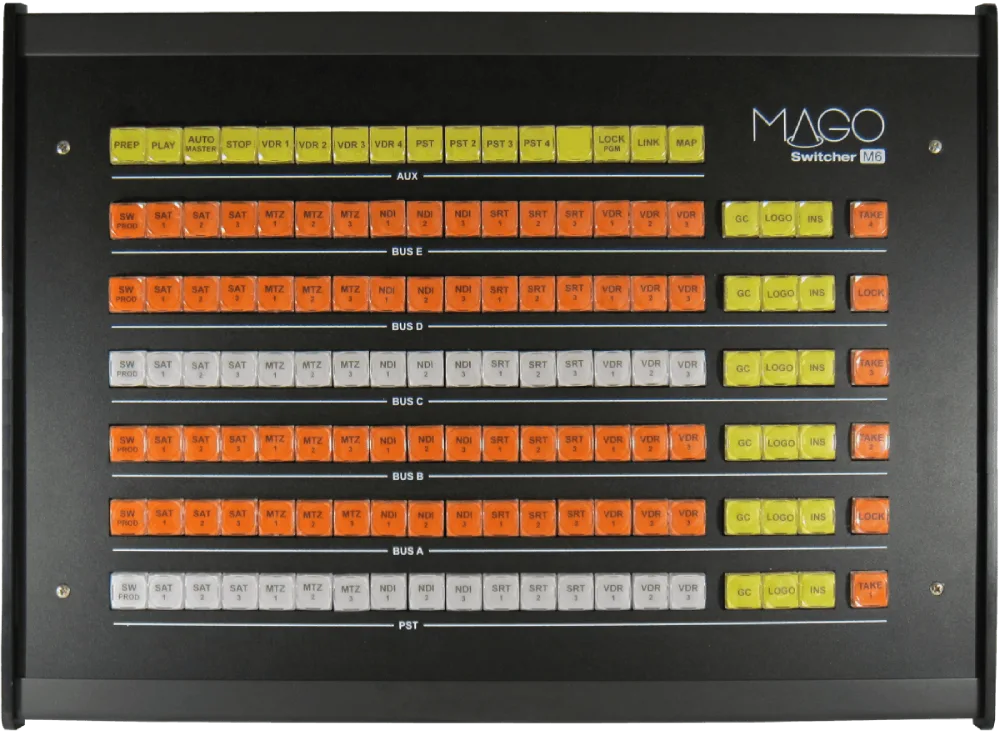

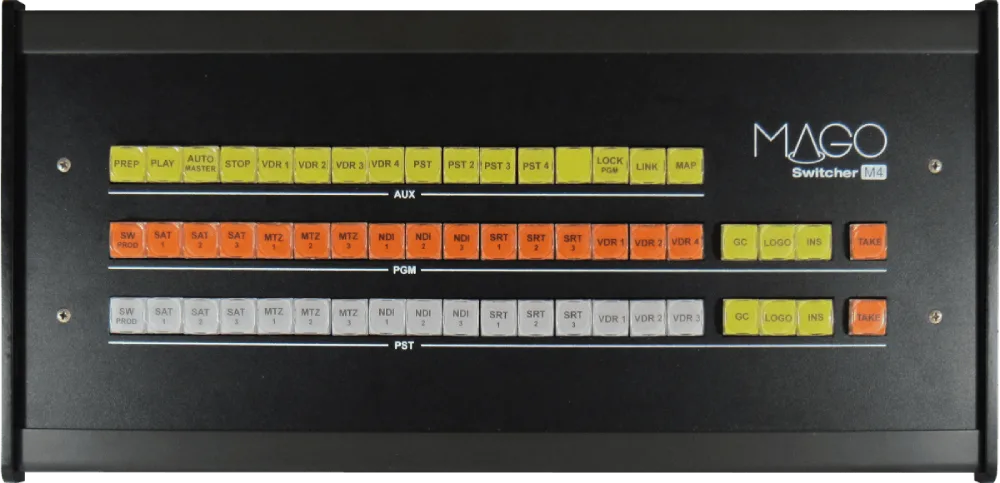

Facilidades operacionais:

1. Bank de PGM, seleciona o sinal que vai ao ar, bem como o inserte de áudio;
2.  Bank de PST, seleciona  o sinal no Preview, bem como o inserte de áudio;
3. Controles de LOGO:
   LOGO – inserir o logo na saída
   Ver LOGO – ver o LOGO no Preview.
4. TAKE – transfere o  sinal que está no Preview para o Programa  e o sinal que que está no Programa para o Preview;

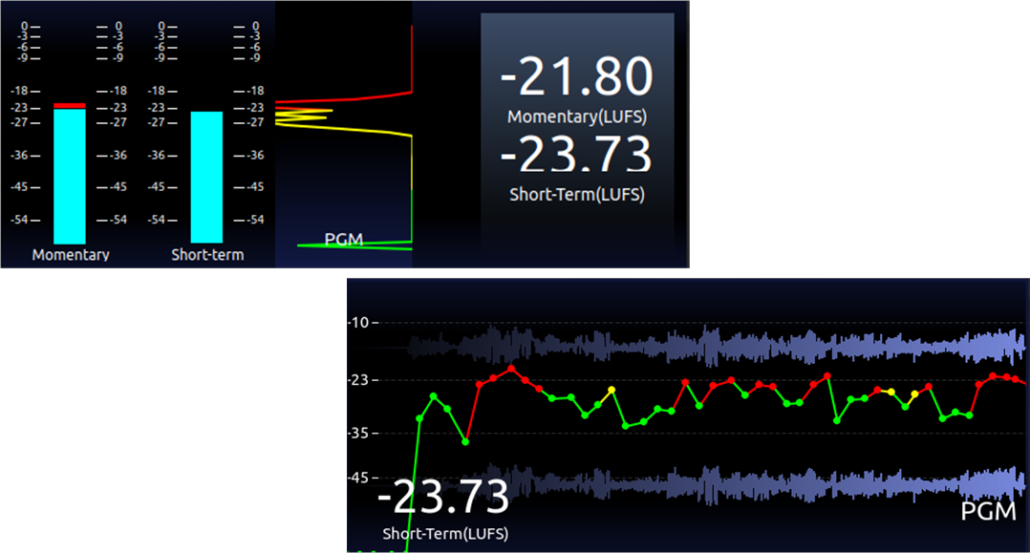

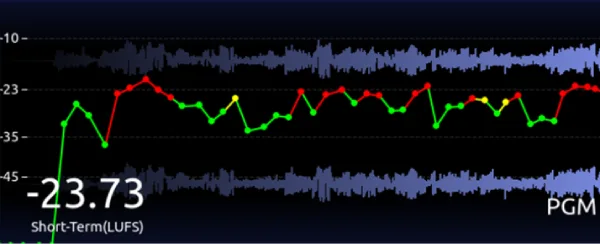

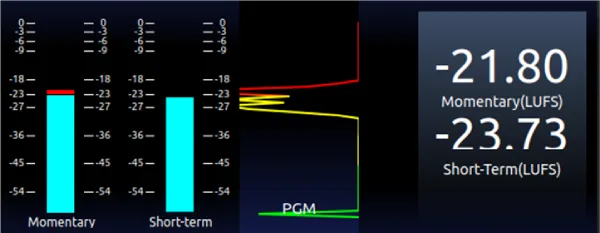

5. Monitoração de nível de áudio de Preview e Programa;
6. Controle de nível de inserte de áudio ( áudio externo ou áudio OVER);
7. Controle de nível de áudio do Preview e Programa;
8. Controles auxiliares:

   • PST 2 – habilita selecionar, através do Bank de PST, o sinal para a saída de Preview 2.
   • PST3 – habilita selecionar, através do Bank de PST, o sinal para a saída de Preview 3.
   • CONFIG – permite fazer configurações no equipamento.
   • AUTOMASTER – habilita o Switcher a operar automaticamente através do roteiro do Digimaster.
   • AUTOLOGO – habilita a inserir LOGOS automaticamente através do roteiro do Digimaster.
   • PREP  – comando para preparar o Digimaster para posterior exibição.
   • PLAY – comando de PLAY para o Digimaster.
9. Controle e Gerenciamento de LOGOS – permite carregar os LOGOS em suas respectivas teclas e inserir no ar através da tecla TAKE de LOGO.

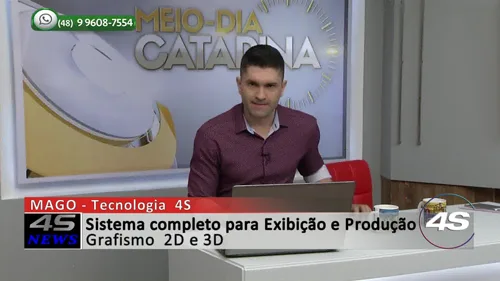

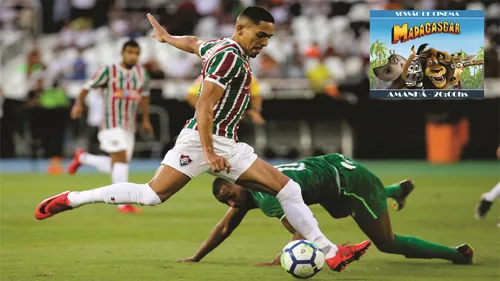

Inserte de logos

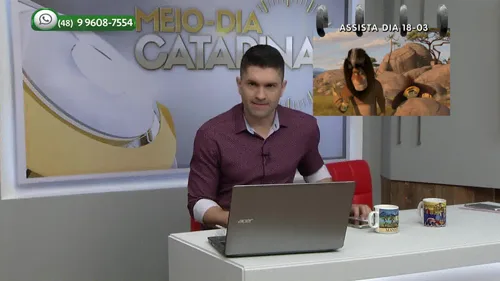

• Permite inserir LOGOS em movimento, com e sem áudio.

Entrada de áudio Analógico

• Para áudio externo e áudio OVER.

Suporte a áudio com 16 canais

• Adequado as normas do Padrão Brasileiro de TV Digital Terrestre (ISDBT).

Automação

• Permite a automação com sistema de exibição de comerciais e programas.
• Inserção automática de LOGOs.
• GPI – Dois de saída e dois de entrada, com tempo de atraso programável.

Flexibilidade

• Entradas com frame sync.

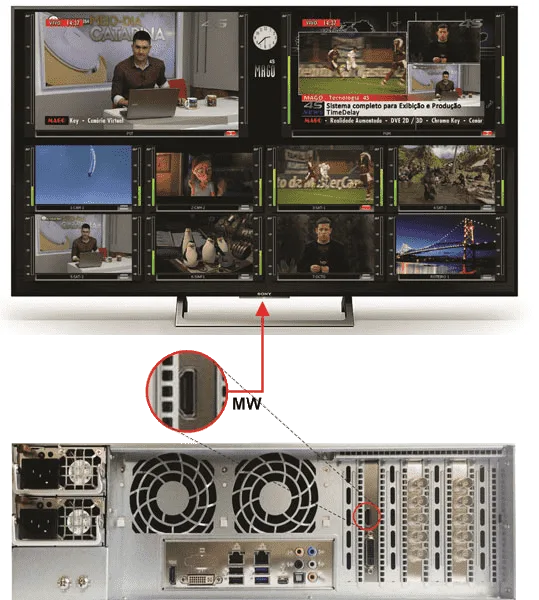

• Duas saídas para multiviewer externo.

UpMix

• A partir de um sinal com áudio mono, o UpMix 4S preenche até 16 canais de áudio automaticamente. Isso evita que algum canal de áudio, por exemplo SAP ou áudio description, fique sem áudio.

Especificação técnica

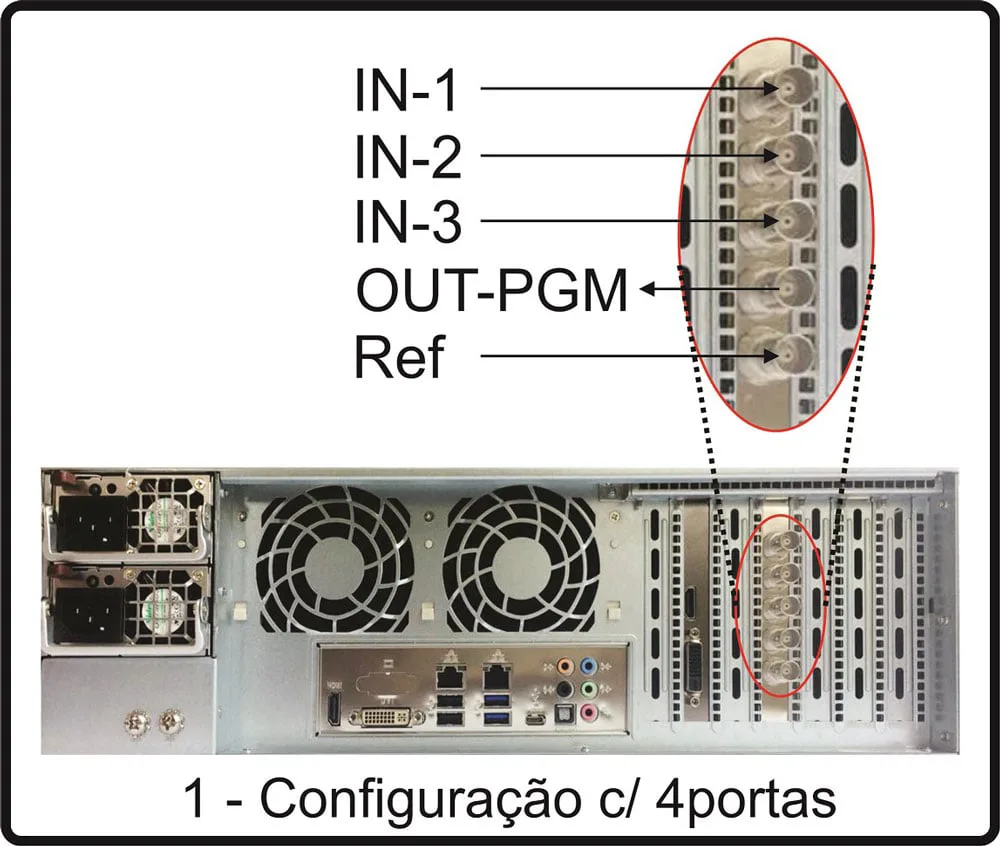

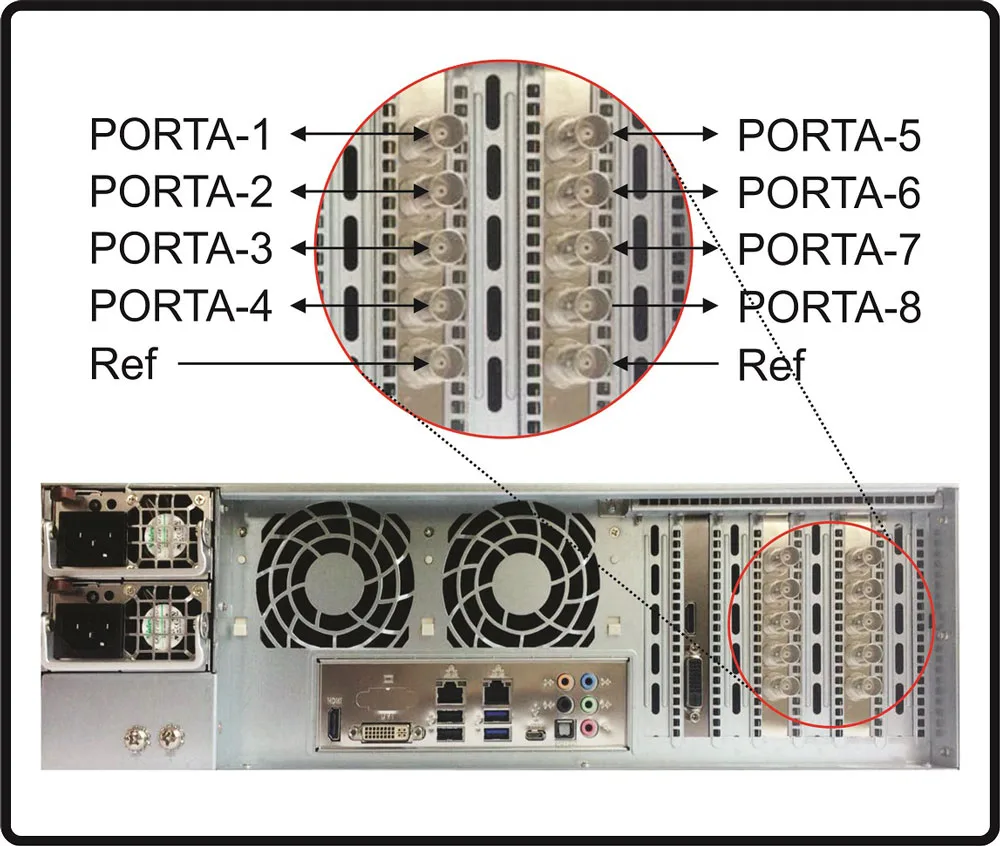

Número de Entradas:  8 entradas com frame sync.

Número de saídas: 4 saídas
1 saída PGM
1 saída PST
2 saídas PST auxiliares

Padrão de sinal de Vídeo:  Vídeo HD/SD SDI

Padrão de sinal de áudio:
Embarcado no vídeo
Analógico estéreo para as entradas de áudio EXTERNO e OVER

Canais de áudio suportado: Até 16 canais de áudio embarcados no vídeo HD/SD SDI
