MAGO SWITCH – MASTER
Solução inovadora desenvolvida com Tecnologia Definida por Software.
A tecnologia definida por software possibilita grande versatilidade, facilidade e agilidade no momento de customizar o sistema.
O MAGO Switch Master tem incorporado Switcher Multiprogramação, Multiviewer, Áudio e Vídeo inserter, GC e LOGO Inserter, DVE 2D/3D e Loudness Control, tudo que é necessário para agregar valor à programação e aos intervalos comerciais.
Com a Multiprogramação é possível de um equipamento gerar vários conteúdos simultâneos para diversas plataformas: TV Aberta, Canal Educativo, IP TV, Mídias Sociais etc.

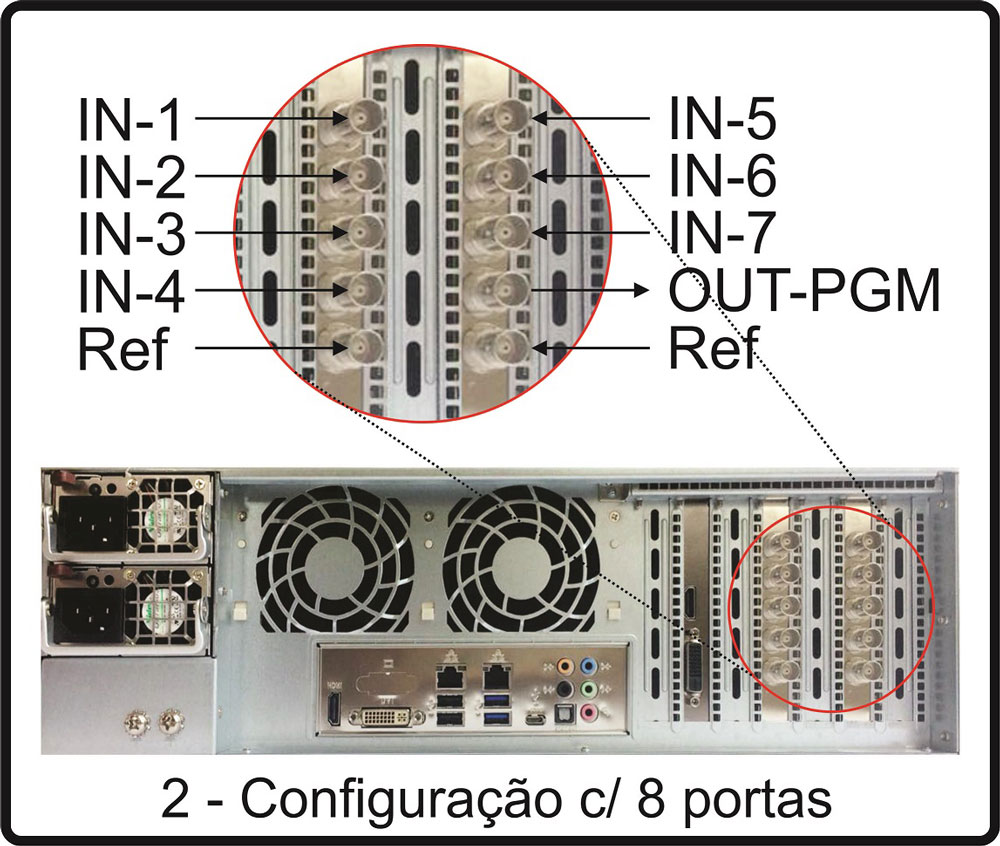

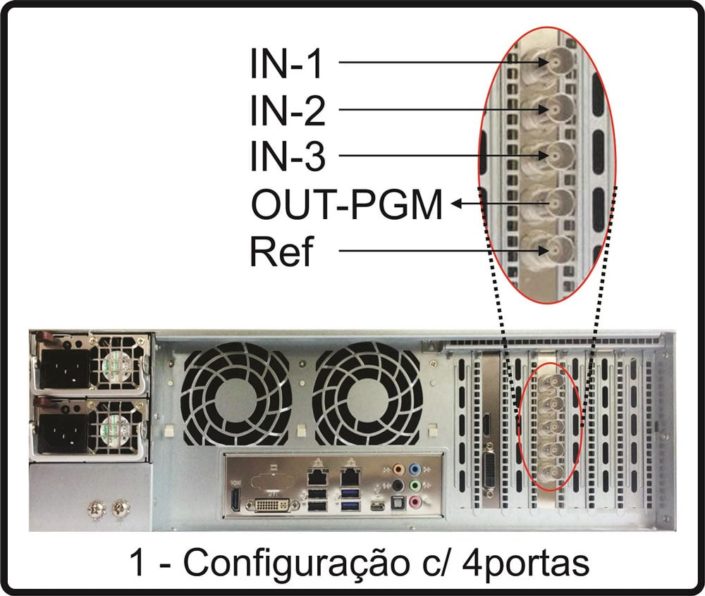

Devido a sua escalabilidade o MAGO Switch – Master pode ser configurado com 4, 8, 12 ou 16 portas que podem ser customizadas como entradas de vídeo, DSK, saída PGM, saída PST, saída auxiliar, saída Clean Feed, através de um software interativo de configuração.
Tudo isso sem abrir mão da confiabilidade necessária exigida nos centros de exibição e controle de programação onde a missão é crítica.
É usado também como Switch Produção.
MULTIVIEWER
O MAGO Multiviewer presenta uma série de recursos muito significativos. Entre esses recursos podemos destacar: medidor de nível de áudio em todas as janelas, monitoração dos sinais de Preview e de Programa, relógio, Tally que indica com cores diferentes qual sinal que está selecionado no Preview e qual está na saída de Programa, organização de janelas conforme a preferencia do usuário e outros.
O MAGO Multiviewer permite a visualização de todos os sinais em um único monitor, agregando facilidade, segurança e economia. Ele é totalmente customizado; o número de janelas, tamanho e formato de cada uma dessas janelas, são programados independentes. O Mago Master Switch vem acompanhado de opções de modelos de arranjos de telas, facilitando a operação.
- Visualização de todos os sinais em um único monitor
- Totalmente customizado
- Quantidade de “janelas” programável
- Identificação dos sinais
- Medidor de áudio
- Monitoração de closed caption
- Monitoração de Loudness Control
- Relogio
- Tally
DVE 2D/3D

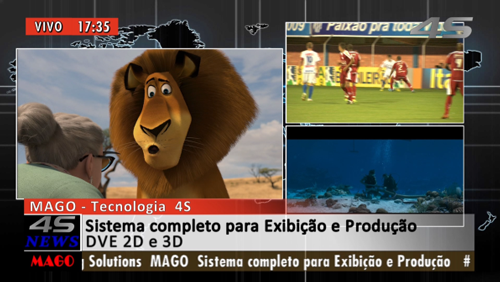

O MAGO Digital Video Effect permite a manipulação abrangente de diversas imagens 3D em tempo real. Efeitos como picture in picture, tela dividida, squeeze e muitos outros podem ser produzidos e exibidos com muita facilidade. Os parâmetros dos efeitos tais como tamanho da imagem, bordas, sombra, velocidade de movimentos, são todos redimencionados dinamicamente.
O Digital Video Effect do MAGO Switch-Master já vem com uma série de efeitos cuidadosamente produzidos pela nossa equipe de produtores e design. A exibição desses efeitos é realizada através de uma interface gráfica moderna e ágil onde esses efeitos são facilmente visualizados, permitindo carregar uma sequencia de efeitos em teclas de atalho. Sua programação irá ficar mais atraente com o Digital Vídeo Effects do MAGO Switch-Master.
- Manipulação de diversos sinais simultaneamente
- Tela dividida
- Picture in Picture
- Squeezeback

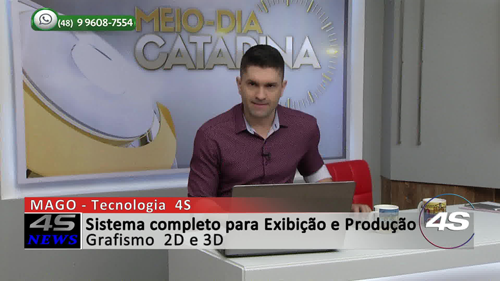

GRAFISMO 2D/3D

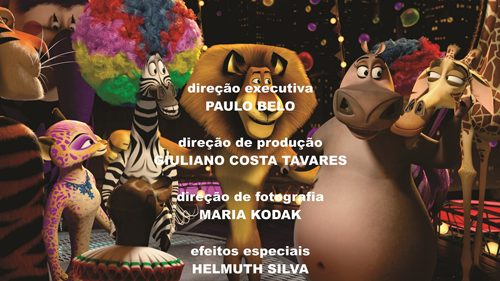

MAGO grafismo é um poderoso gerador de grafismo desenvolvido para agilizar o processo de criação e exibição: Com um Interface ergonômica, intuitiva, agradável e de fácil utilização. O vídeo grafismo do Mago Master Switch, possui características únicas que o fazem ser um sistema de grafismo completo. O módulo de criação do grafismo do MAGO Switch-Master, foi desenvolvido por quem trabalha na área de produção e designer gráfico. Possibilita a criação de elementos simples, como uma tarja ,por exemplo, ou elementos altamente elaborados como uma animação 3D.
O Mago Grafismo é totalmente compatível com os softwares de criação do mercado. Possui número infinitos de layers e independentes possibilitando a inserção de textos, imagens, animação, relógio, logomarcas, marca d’agua, RSS e muito mais. O acesso aos conteúdos das redes sociais Twitter e Facebook é realizado de maneira rápida e ágil. Com templates pré produzidos por nossa equipe de produtores e designers, a exibição dos objetos é muito fácil, através de teclas de atalho. Sua programação irá ficar mais interativa e atraente com o sistema de grafismo do MAGO Switch-Master.
- Interface ergonômica, intuitiva, agradável e fácil utilização
- Possui layers (camadas) independentes para textos, imagens, animação, relógio, logomarca, data, RSS etc.
- Número de layers infinitos
- Integração com redes sociais Twitter e Facebook
- Automação com Playout
- Templates pré programados facilitando a exibição
- Integração com MOS
- Compatível com os softwares de criação do mercado

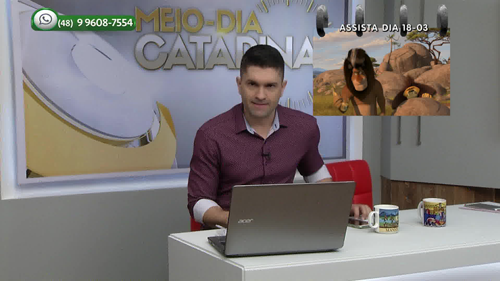

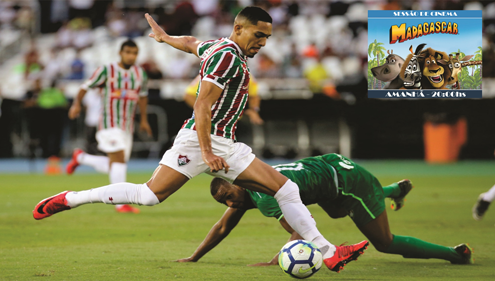

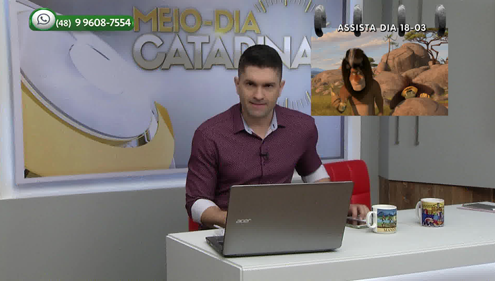

ÁUDIO E VÍDEO INSERT
Com esta ferramenta os materiais com conteúdos de áudio e vídeo tais como patrocinador, chamada da programação, agendas, texto foguete etc), são inseridos sobre o sinal que está sendo exibido. Organizados em uma playlist de fácil visualização, os conteúdos são acessados com muita facilidade e exibidos com agilidade e segurança.
PAINÉIS DE COMANDO
O MAGO Switch-Master apresenta varias opções de painéis de controle, que são utilizados conforme as conveniências do usuário; tendência tecnológica, praticidade, cultura operacional e custos.

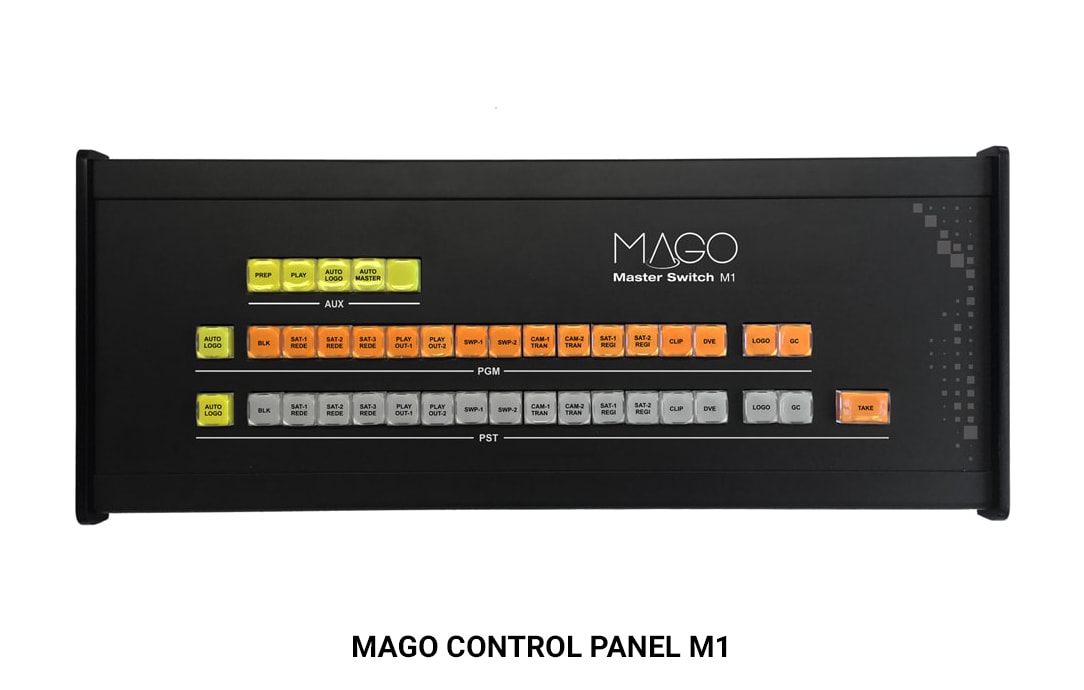

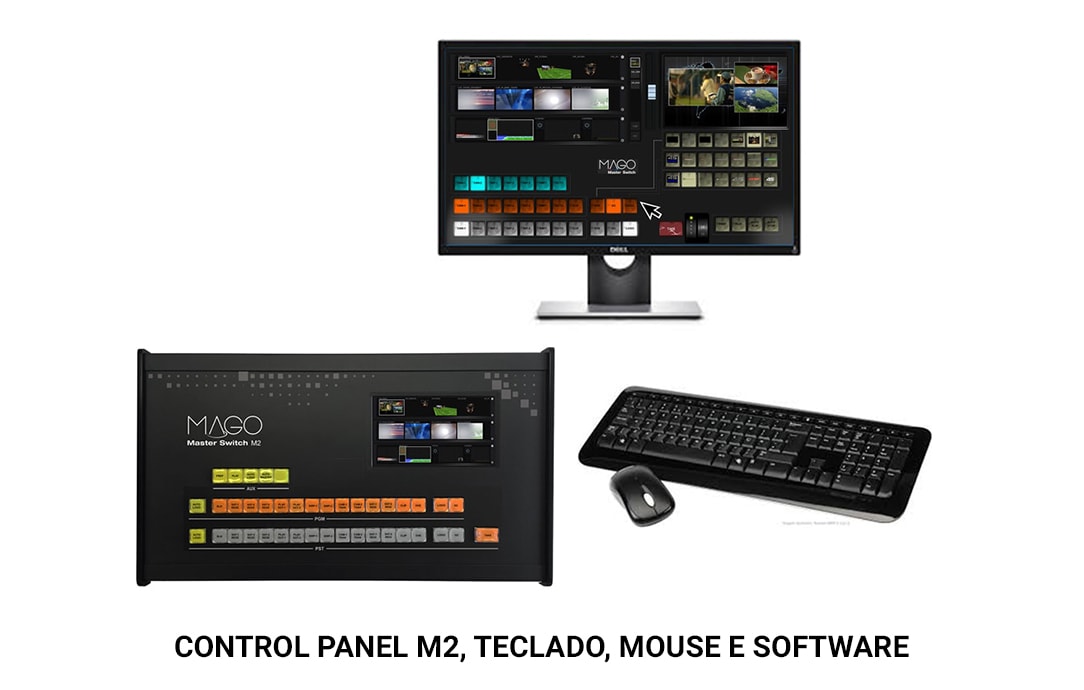

MAGO CONTROL PANEL
O MAGO Control Panel, M1 e M2, são painéis físicos convencionais de teclas, que são configurados conforme o modelo de operação adotado. Ao ser usado com o software – MAGO Software Control Panel– a operação é muito simples e versátil.

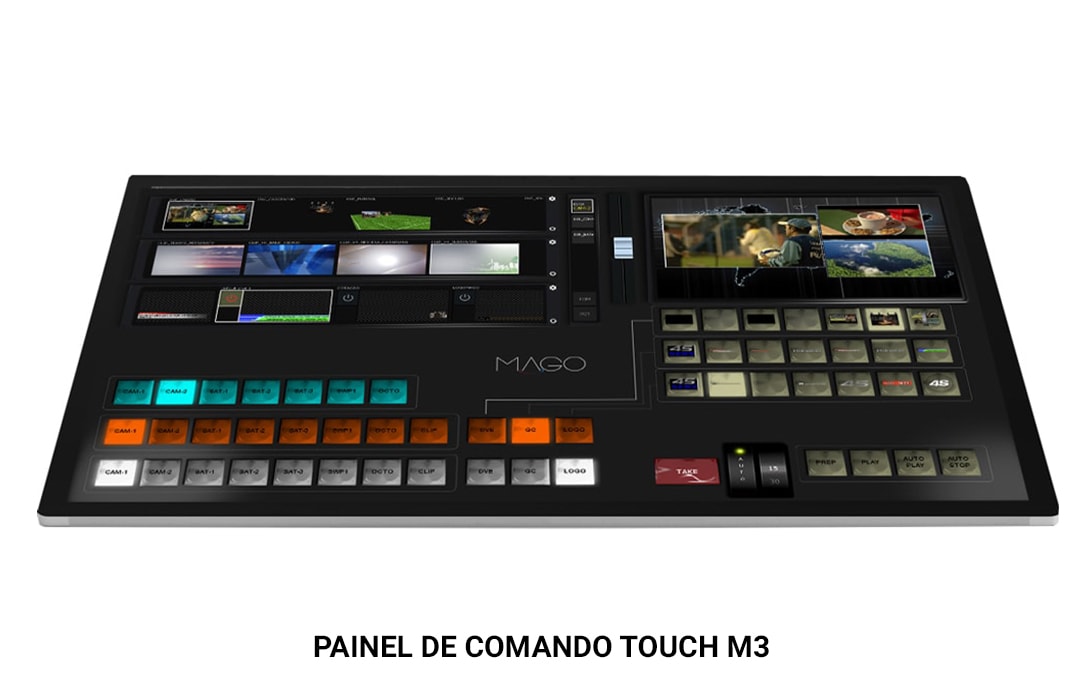

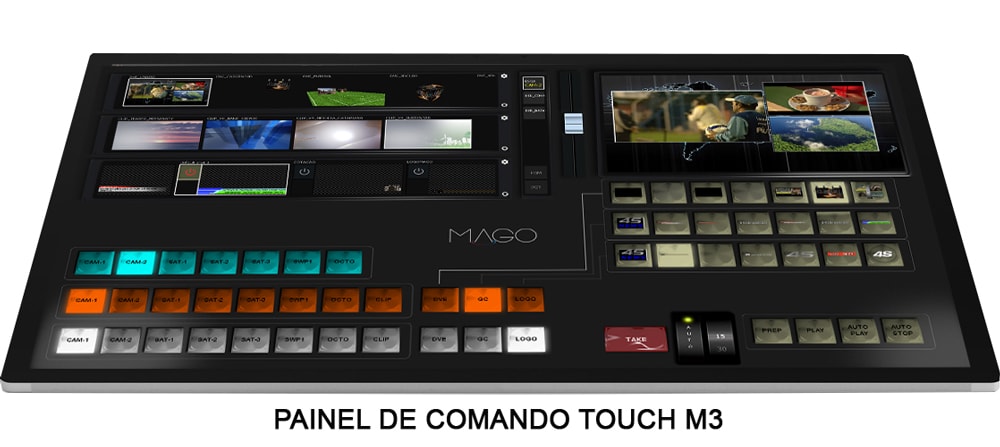

MAGO TOUCH CONTROL PANEL M3
Acompanhando a tendência tecnológica e a cultura proveniente dos Smarts Phone e Tablets, a 4S desenvolveu o MAGO Touch Control Panel M3 . Com uma interface moderna, ágil, design ergonômico e intuitivo, esse painel de controle reúne todas as funcionalidades necessárias para uma operação ágil, fácil e segura. Totalmente configurado, ele possibilita a visualização de LOGOS, grafismo, CLIPS e teclas virtuais, com muita facilidade e qualidade.
É possível escolher um material para ser exibido, simplesmente navegando nos thumbnails, escolher o material e arrastar para uma das teclas de atalho ou inserindo direto no ar. O desenvolvimento o MAGO Touch Panel M3 foi realizado com muita atenção, para ser ao mesmo moderno e atender o nível de segurança exigido. Sensibilidade das teclas virtuais, cadeado para travar o painel na ausência do operador e a escolha do fabricante da Tela Touch, foram alguns itens exaustivamente estudados e testados.

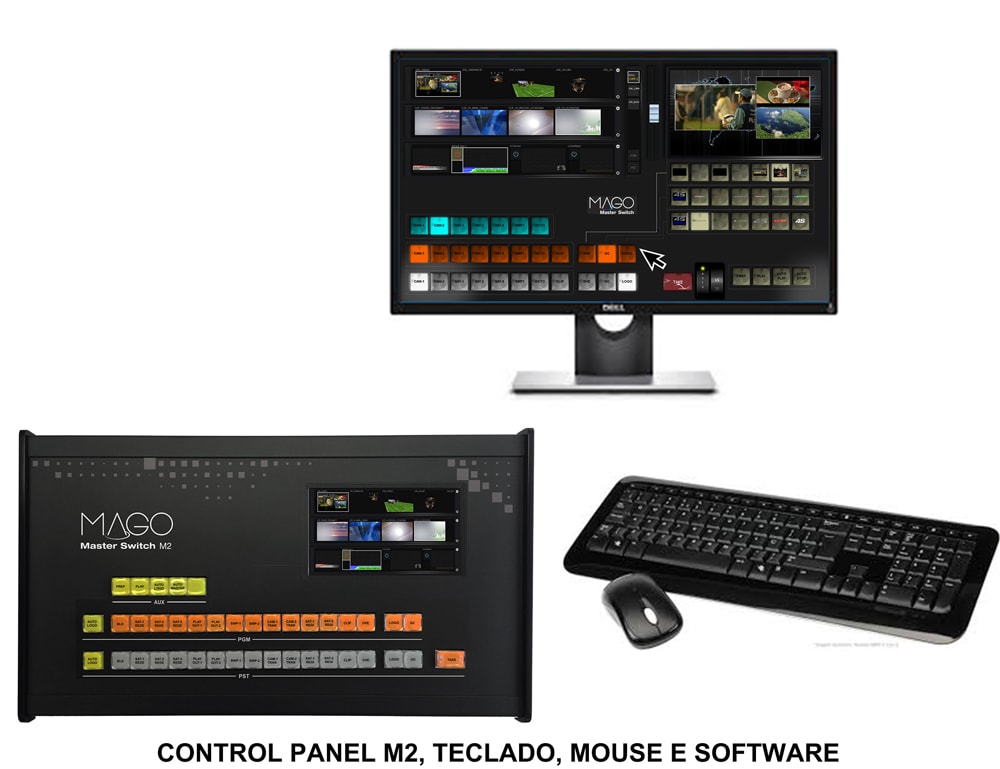

CONTROLE COM TECLADO E MOUSE
- Solução econômica.
- Teclado e mouse operando em conjunto com o software gratuito –MAGO Software Control Panel – é uma maneira fácil e econômica de operar o MAGO Master Switch.
CONTROLE E MONITORAÇÃO DE Loudness
- Controle de nível de áudio independente por entrada. O nível de áudio ajustado no preview fica mantido quando o sinal for enviado para o PGM.
- Controle de nível de áudio individual de todas as saídas PGM.
- Controle e Monitoração de nível de Loudness em todas as saídas PGM.
STREAMING AO VIVO
- Streaming ao vivo para YouTube, Facebook, Twitch e outros, simultaneamente, sem a necessidade de ENCODER externo.
SINAIS DE ENTRADA
- SDI – sinal de vídeo digital SD e HD com até 16 canais de áudio embedder;
- NDI – padrão de áudio e vídeo sobre IP desenvolvido pela Newtek, que utiliza o cabo de rede gigabit ethernet para transmitir vídeo e áudio em uma rede local entre multiplos sistemas de vídeo;
- IP – permite a entrada de sinais IP de vários padrões;
SINAIS DE SAÍDA
- SDI – sinal de vídeo digital SD e HD com até 16 canais de áudio embedder;
- NDI – padrão de áudio e vídeo sobre IP desenvolvido pela Newtek, que utiliza o cabo de rede gigabit ethernet para transmitir vídeo e áudio em uma rede local entre multiplos sistemas de vídeo;
- STREAMING – ao vivo para YouTube, Facebook, Twitch e outros, simultaneamente, sem a necessidade de ENCODER externo
SAÍDA DE ÁUDIO
- Uma saída de áudio (com até 16 canais) embutido no vídeo de Programa.
FORMATOS DE ARQUIVO
Vídeo – IFRAME, DV/DVCAM, MJPEG, DVCPRO, IBP, IMEX, etc.
Encapsulamento: MP4, MXF, MOV, AVI, MPG
Áudio – MP3, WAV, etc.
Imagem – TGA, JPEG,TIF,PNG,BMP, etc.

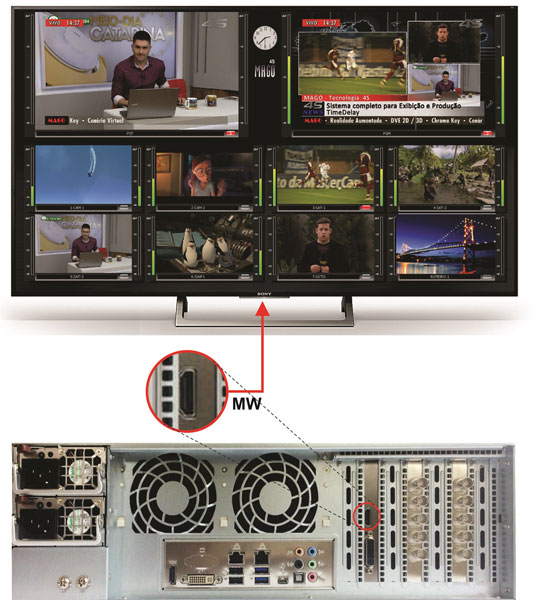

MONITORAMENTO
Saída HDMI de Multiviewer

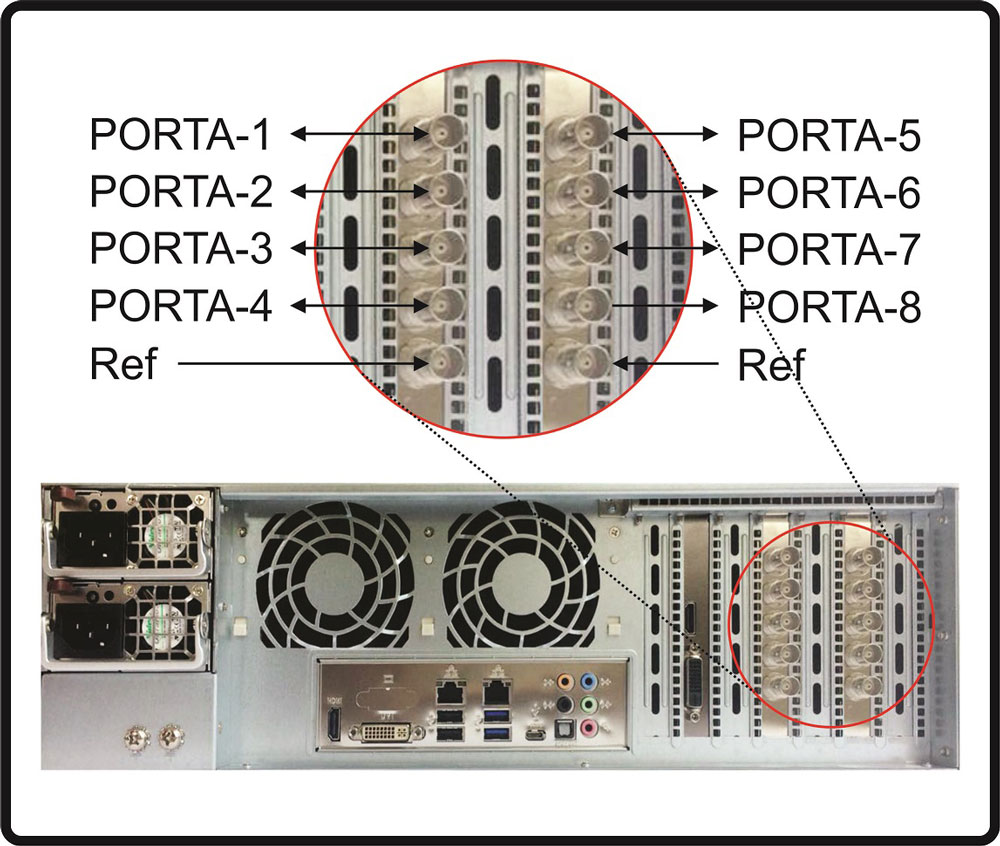

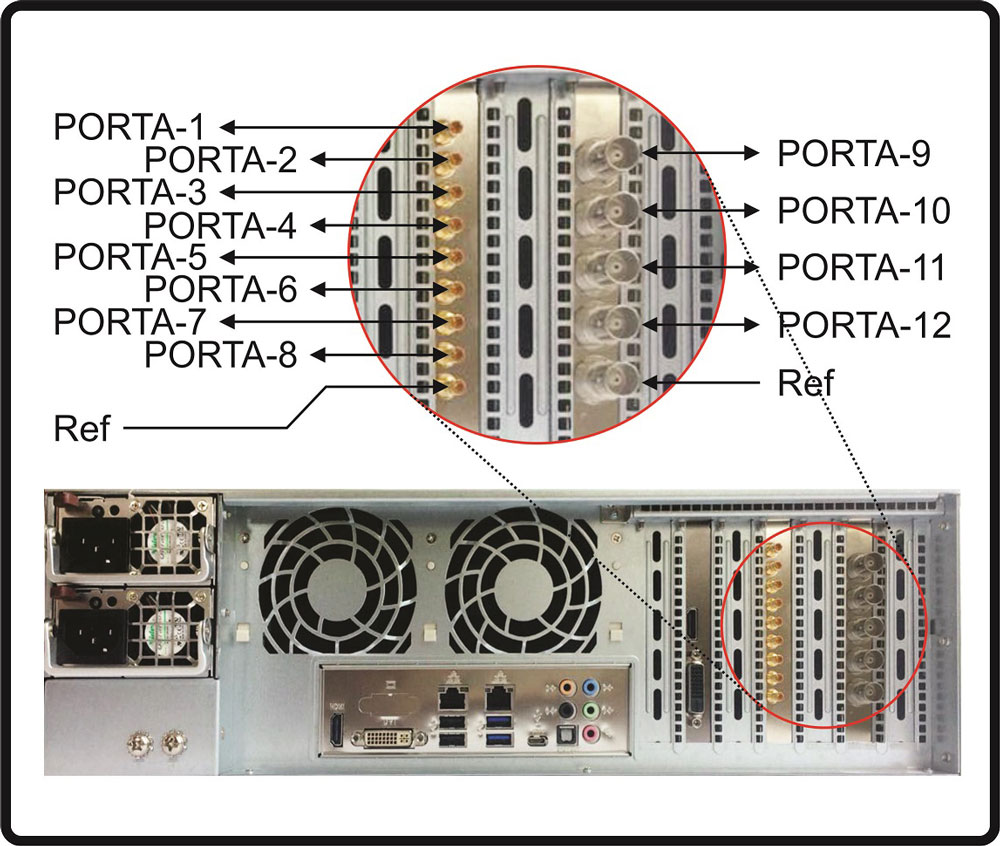

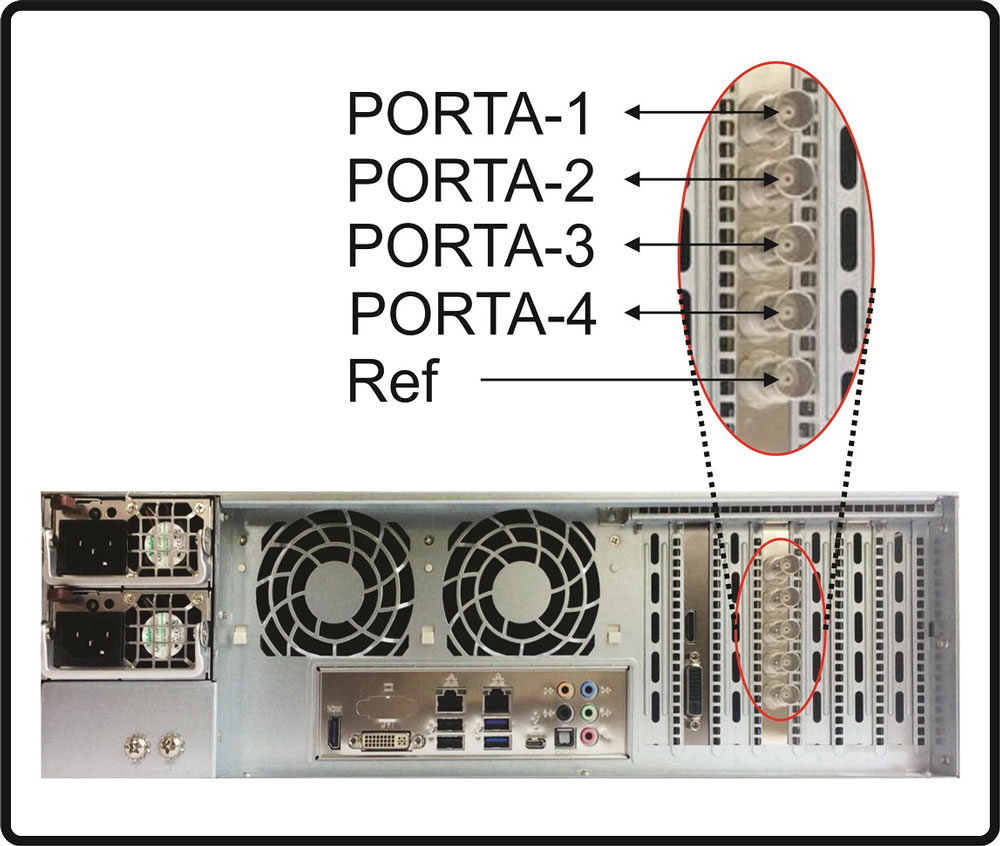

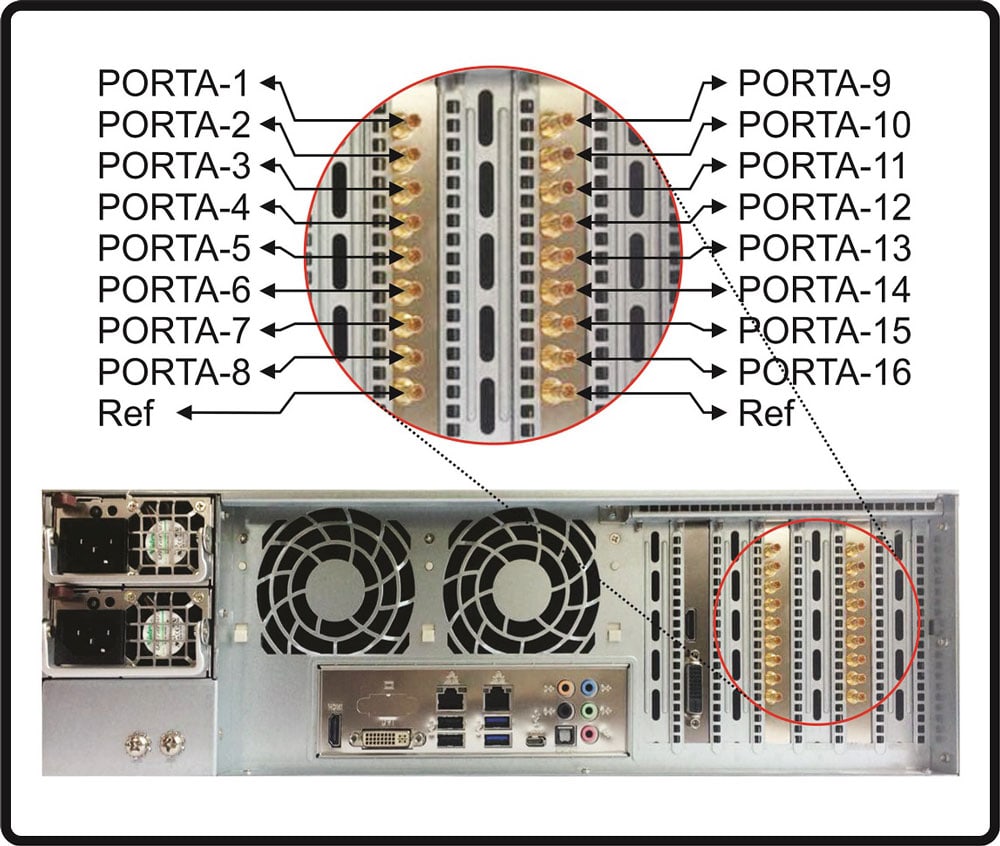

ESCALABILIDADE
- Totalmente escalonável e customizado
- Pode ser montado conforme a sua necessidade e ao tamanho do seu mercado

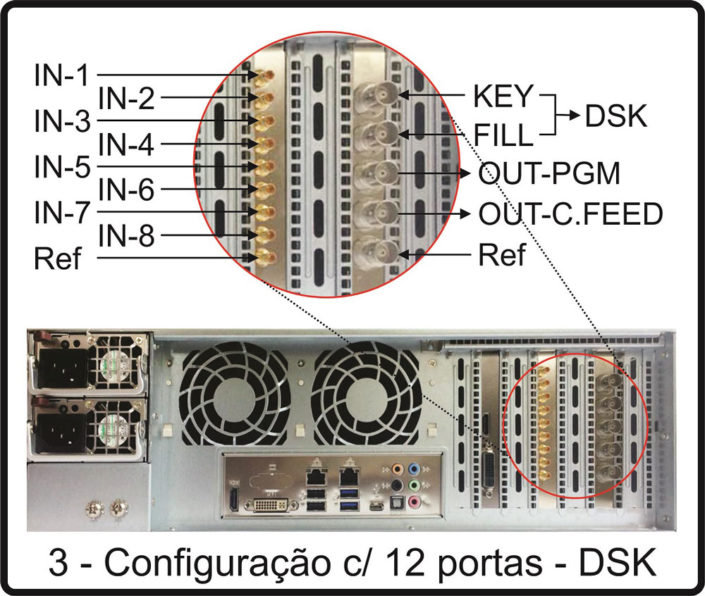

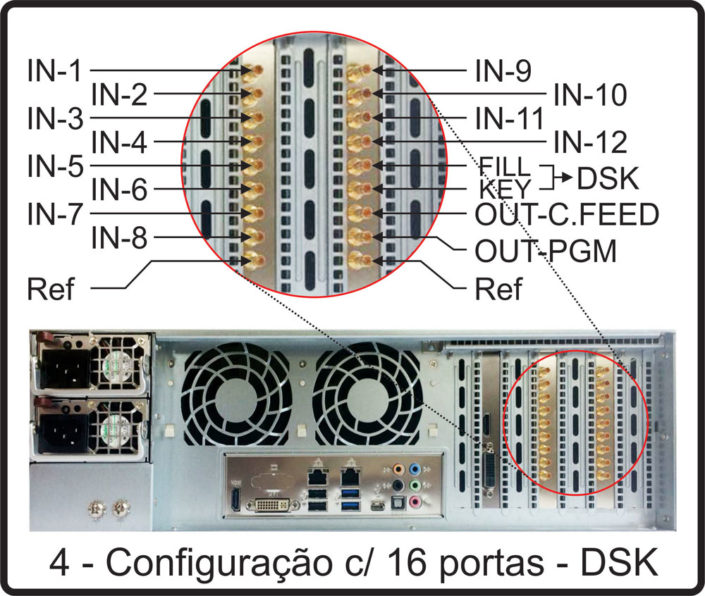

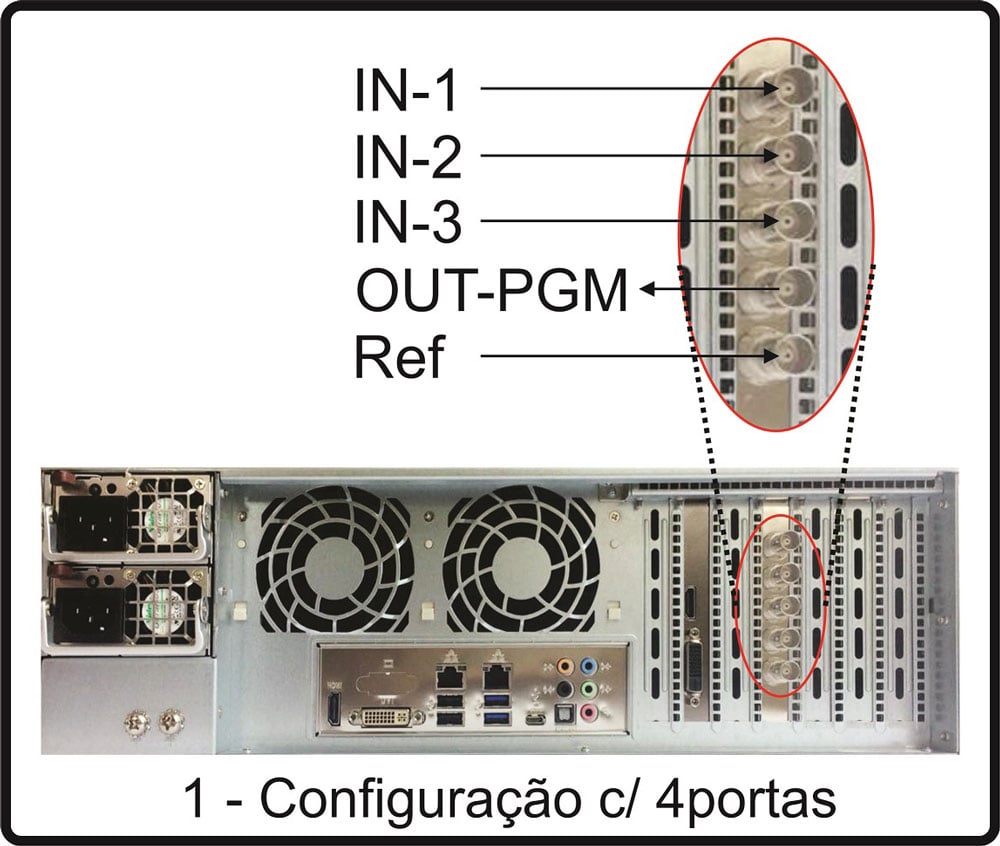

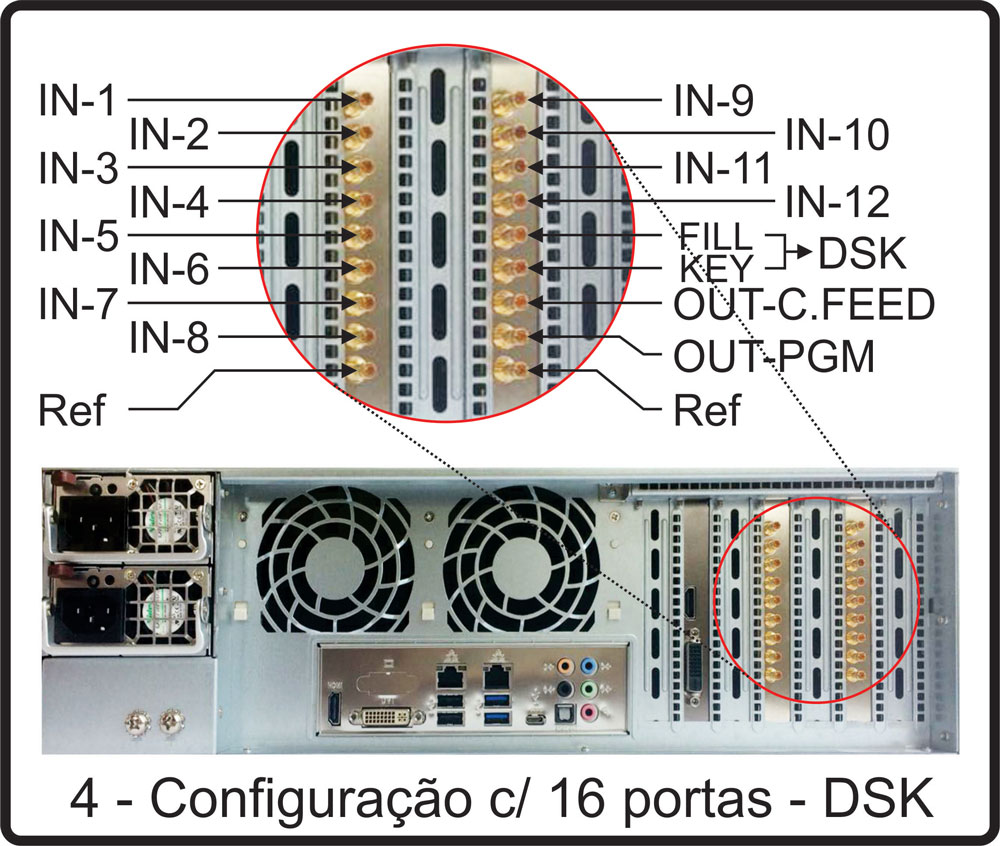

PORTAS CONFIGURÁVEIS COMO ENTRADAS E SAÍDAS
- Entradas de vídeo SDI e NDI
- Key e Fill externo (DSk)
- Saídas Multiprogramação (PGM) SDI, NDI e Streaming
- Saída Auxiliar
- Saída Clean Feed

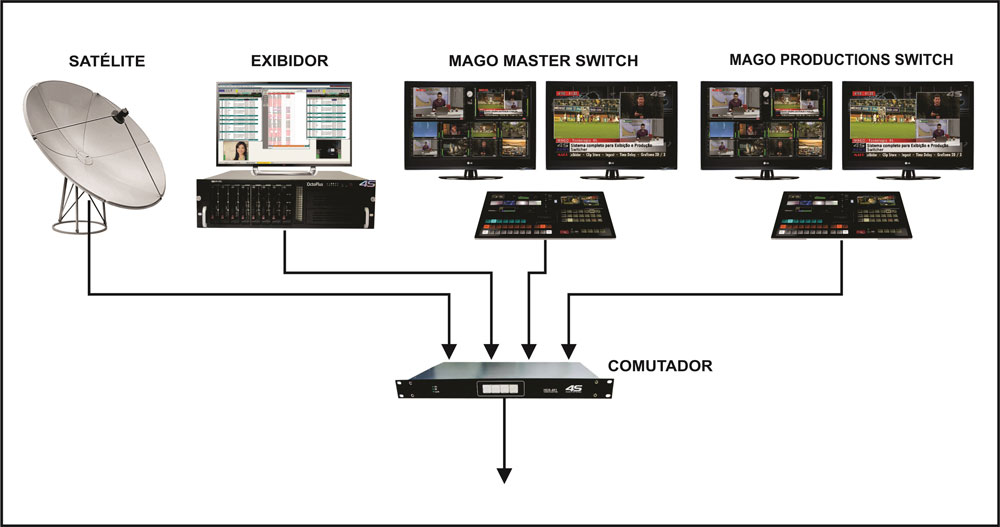

FLEXIBILIDADE E SEGURANÇA
- Redundante (1+1)
- Backup switcher
- Fonte redundante hot swap
- Várias opções de controle
- Diversos modelos de gabinetes
EXCELENTE RELAÇÃO CUSTO X BENEFÍCIO
O MAGO Switcher Master vem com uma série de ferramentas integradas, com isso nossos clientes obtém uma excelente relação custo x benefício.
ARQUITETURA ABERTA
O hardware utilizado no MAGO é facilmente encontrado no mercado.
AUTOMAÇÃO
Comandos e automação para exibidor externo, Gerador de caracteres, Clip store, DVE e Time Delay.
GABINETES
- Padrão Rack de 19” de largura e 3U de altura, com fonte redundante;
- Padrão Rack de 19” de largura e 3U de altura, com fonte sobressalente.
